ASKOMA Technischer Support

Wie können wir helfen?

Antworten auf häufige technische Fragen rund um ASKOHEAT+, ASKOWALL, Schnittstellen, Installation, Betrieb und Service.

Support direkt beim Hersteller in der Schweiz – praxisnah, technisch und ohne Umwege.
Fernsupport

TeamViewer QuickSupport

Für die direkte Unterstützung durch unseren Techniker. Herunterladen, starten und ID mit Passwort weitergeben.

Datenschutzerklärung ↗
Häufige Fragen

Technische FAQ

Wählen Sie eine Kategorie oder verwenden Sie die Suche oben.

ASKOMA ist Hersteller von Heizeinsätzen. Der Verkauf erfolgt über unsere Vertriebspartner. Beanstandungen, Garantieabklärungen und ein allfälliger Austausch werden deshalb grundsätzlich über die Verkaufskette abgewickelt.

Bitte wenden Sie sich zuerst an Ihre Bezugsquelle bzw. Ihren Fachhändler. Für die technische Beurteilung benötigen wir bei Bedarf die vollständige Artikel- und Seriennummer sowie aussagekräftige Fotos. Diese können an support@askoma.com gesendet werden.

Service & Bezug

Nein. ASKOMA ist Hersteller und beliefert Vertragshändler. Preise und Liefertermine erhalten Sie über unsere Vertriebspartner. Eine aktuelle Händlerliste kann bei uns angefordert werden.

Service & Bezug

Die im Gerät hinterlegte Produktzuordnung kann in diesem Fall geprüft und – falls erforderlich – korrigiert werden. Bitte verändern Sie die Produktdaten nicht eigenständig.

Halten Sie für den Support die vollständige Artikelnummer und möglichst ein Foto des Typenschilds bereit. Wir führen Sie anschliessend durch die erforderlichen Schritte.

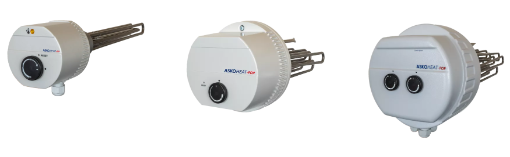

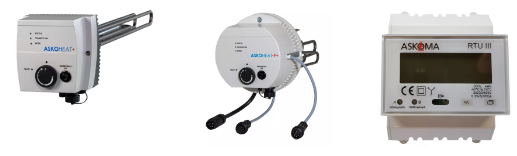

ASKOMA Heizeinsätze und RTU-ModulASKOMA Heizeinsatz-Bauformen
Steuerung & PV

Für den Fronius Ohmpilot bietet ASKOMA eine eigene Geräteserie an: ASKOHEAT-OP. Der Bezug erfolgt über unsere Vertragshändler.

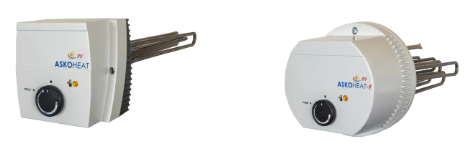

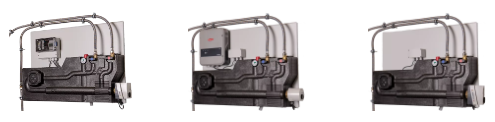

ASKOMA Heizeinsätze für externe LeistungsstellerASKOMA Heizeinsatz Varianten
Installation

Bei symmetrisch belasteten 400-V-Drehstromgeräten wird der Neutralleiter üblicherweise nicht am Sternpunkt benötigt. Externe Leistungssteller können jedoch einen Neutralleiter erfordern.

Wichtig: Änderungen an der internen Verdrahtung dürfen nur durch eine qualifizierte Fachperson erfolgen. Bei einer kundenseitigen Änderung lehnt ASKOMA Haftung und Gewährleistung für diese Änderung ab.
Installation

ASKOHEAT+ kann lokal über einen Webbrowser konfiguriert und eingesehen werden. Für externe Zugriffe, Visualisierung und erweiterte Energiemanagement-Funktionen wird ein kompatibles Energiemanagement-System benötigt.

Bei Verwendung des Solar Managers stehen unter anderem Energiefluss, Verbrauchsstatistik, Priorisierung und die Steuerung eingebundener Verbraucher zur Verfügung.

Photovoltaik – Energie für ASKOHEAT+
Steuerung & PV

Die tatsächlich erreichte Abschalttemperatur hängt vom Gerät, Regler, Einbau und den Bauteiltoleranzen ab. Bei einem auf etwa 85 °C ausgelegten Gerät kann die effektive Abschaltung beispielsweise auch um 80 °C erfolgen.

Nach dem Abschalten muss das Fühlerrohr deutlich abkühlen, bevor der Regler wieder einschaltet. ASKOMA bietet auch Ausführungen für höhere Temperaturen an.

Temperatur & Betrieb

Die aktuelle Kompatibilitätsliste wird vom jeweiligen Energiemanagement-Anbieter gepflegt. Für den Solar Manager finden Sie diese unter Unterstützte Geräte.

Steuerung & PV

Für unterstützte Fronius-Modelle muss die Solar API am Wechselrichter aktiviert sein. Je nach Firmware finden Sie die Einstellung im Kommunikationsbereich des Fronius-Geräts.

Die passenden ASKOMA/Fronius-Anleitungen finden Sie unter Downloads.

Steuerung & PV
  1. Den manuellen Thermostat am ASKOHEAT+ vollständig aufdrehen.
  2. Im Expert Setup einen „Reset to Factory Settings“ durchführen.
  3. Vor der neuen Registrierung bestehende OpenAPI-Einträge im SENEC-Portal löschen.
  4. SENEC gemäss Anleitung erneut einbinden und persönliche Einstellungen kontrollieren.

Die SENEC-Anleitung finden Sie unter Downloads.

Steuerung & PV

Lizenz- und Abo-Modelle des Solar Managers können sich ändern. Die aktuell gültigen Preise und Funktionen finden Sie direkt beim Anbieter unter Preise und Abo-Funktionen.

Steuerung & PV
  • Sicherung bzw. Versorgung kontrollieren.
  • Thermostatregler am Heizstab vollständig aufdrehen.
  • Falls weiterhin keine Heizfunktion vorhanden ist, kann der Sicherheitstemperaturbegrenzer (STB) ausgelöst haben.

Der STB kann – gemäss Geräteanleitung – über die Resetöffnung zurückgesetzt werden. Ist die Ursache unklar oder löst der STB erneut aus, muss eine Fachperson die Anlage prüfen.

Arbeiten an Netzspannung und der Austausch des Temperaturreglers/-begrenzers dürfen nur durch eine Fachperson erfolgen.
Temperatur & Betrieb

Je nach Ausführung besitzt der Heizeinsatz mehrere Heizelemente mit unterschiedlichen Leistungen. Durch deren Kombination entstehen die verfügbaren Leistungsstufen.

Steuerung & PV

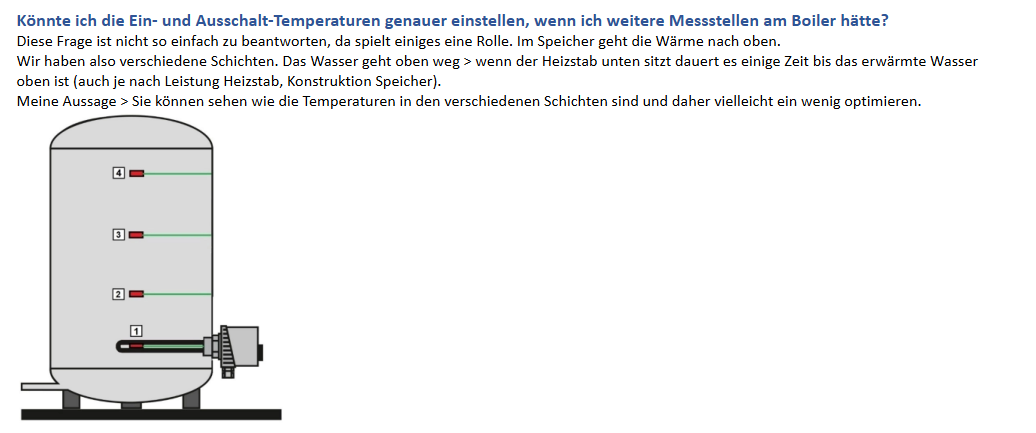

Diese Frage ist nicht so einfach zu beantworten, da spielt einiges eine Rolle. Im Speicher geht die Wärme nach oben.

Wir haben also verschiedene Schichten. Das Wasser geht oben weg – wenn der Heizstab unten sitzt, dauert es einige Zeit, bis das erwärmte Wasser oben ist (auch je nach Leistung des Heizstabs und Konstruktion des Speichers).

Sie können mit zusätzlichen Messstellen sehen, wie die Temperaturen in den verschiedenen Schichten sind und dadurch die Einstellung allenfalls etwas optimieren.

Boiler mit mehreren Temperatur-Messstellen zur Beurteilung der Temperaturschichtung
Temperatur & Betrieb

Für die ASKOWALL-OP wird die zweite Heizung am Fronius Ohmpilot als SG-Ready-Wärmepumpe konfiguriert. So kann die Umwälzpumpe gemeinsam mit dem Heizstab freigegeben werden.

Die konkrete Einstellung muss zur vorhandenen Anlagenkonfiguration passen.

Steuerung & PV

Bei stark kalkhaltigem Wasser können sich Ablagerungen auf dem Heizelement bilden. Das verschlechtert die Wärmeübertragung und kann zu höheren Oberflächentemperaturen führen.

Die erforderlichen Wartungsintervalle hängen von Wasserhärte, Temperatur, Nutzung und Speicher ab. Beachten Sie deshalb auch die Wartungsvorgaben des Speicherherstellers.

Temperatur & Betrieb

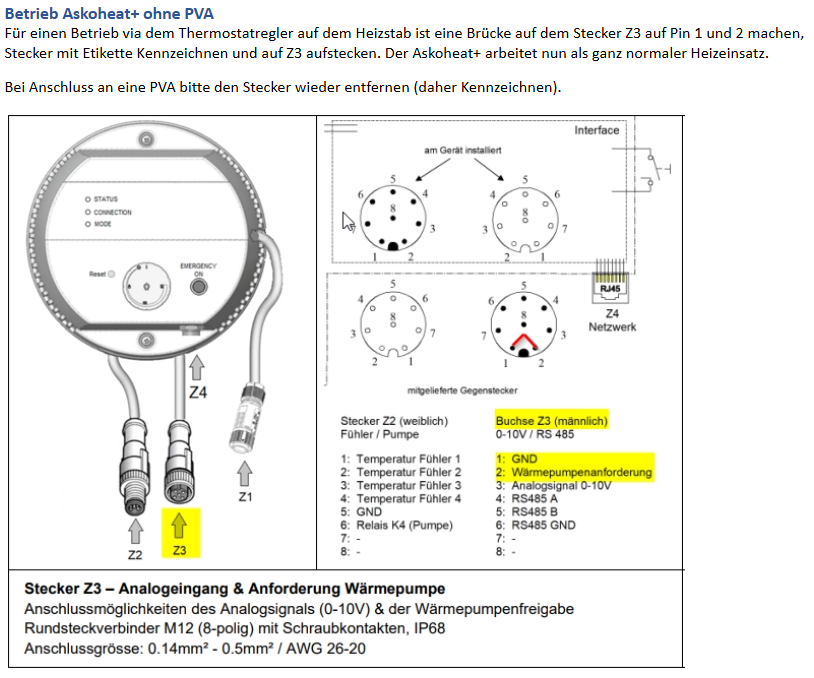

Für einen Betrieb über den Thermostatregler auf dem Heizstab ist eine Brücke auf dem Stecker Z3 von Pin 1 und 2 zu machen. Stecker mit Etikette kennzeichnen und auf Z3 aufstecken. Der ASKOHEAT+ arbeitet nun als ganz normaler Heizeinsatz.

Bei Anschluss an eine PVA bitte den Stecker wieder entfernen (daher Kennzeichnung).

ASKOHEAT+ Betrieb ohne PVA – Anschluss Z3 und Brücke Pin 1 und 2
Steuerung & PV

Der DIP-Schalter beeinflusst bei entsprechenden Geräten die Anbindung der Heizelemente an Erde über einen Widerstand. Die richtige Einstellung richtet sich nach dem vorgesehenen Speichermaterial und der Geräteausführung.

Bitte die produktspezifische Anleitung beachten.

Installation
  1. Die aktuelle IP-Adresse oder – wenn im Netzwerk auflösbar – http://askoheat.local bzw. http://askoheat-eth öffnen.
  2. Installer → Experte → Setup Page 3 aufrufen.
  3. Im Bereich TCP/IP die statische IP konfigurieren.
  4. Mit Save Changes speichern.
  5. Gerät bei Bedarf über http://askoheat-eth/reset neu starten.
Netzwerk

Temperaturfehler werden gespeichert und nicht in jedem Fall automatisch gelöscht. Nach Beseitigung der Ursache muss der Fehler deshalb über die vorgesehene Gerätefunktion quittiert bzw. gelöscht werden.

Temperatur & Betrieb

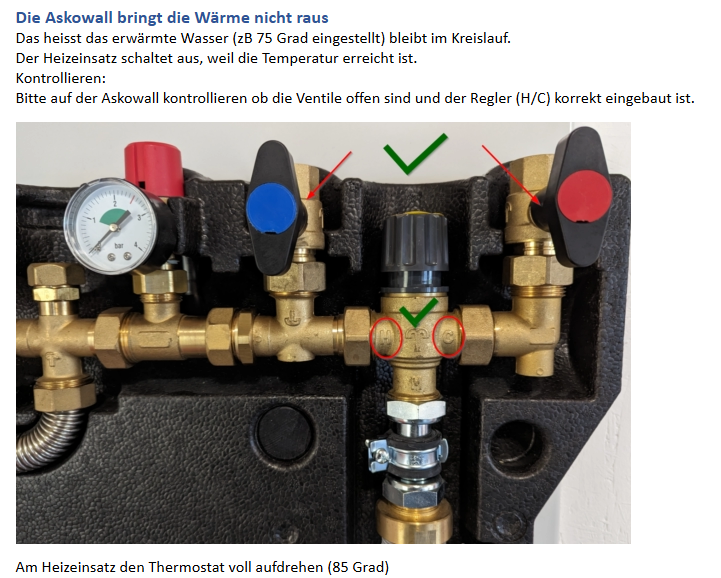

Das heisst, das erwärmte Wasser (z. B. 75 °C eingestellt) bleibt im Kreislauf. Der Heizeinsatz schaltet aus, weil die Temperatur erreicht ist.

Kontrollieren:
Bitte auf der ASKOWALL kontrollieren, ob die Ventile offen sind und der Regler (H/C) korrekt eingebaut ist.

Am Heizeinsatz den Thermostat voll aufdrehen (85 °C).

ASKOWALL – Ventilstellungen und H/C-Regler kontrollieren
Temperatur & Betrieb

Für die Verdrahtung müssen die zum jeweiligen Gerät und Baujahr passenden Anschlusspläne verwendet werden. Die Unterlagen finden Sie im Bereich Downloads.

Installation

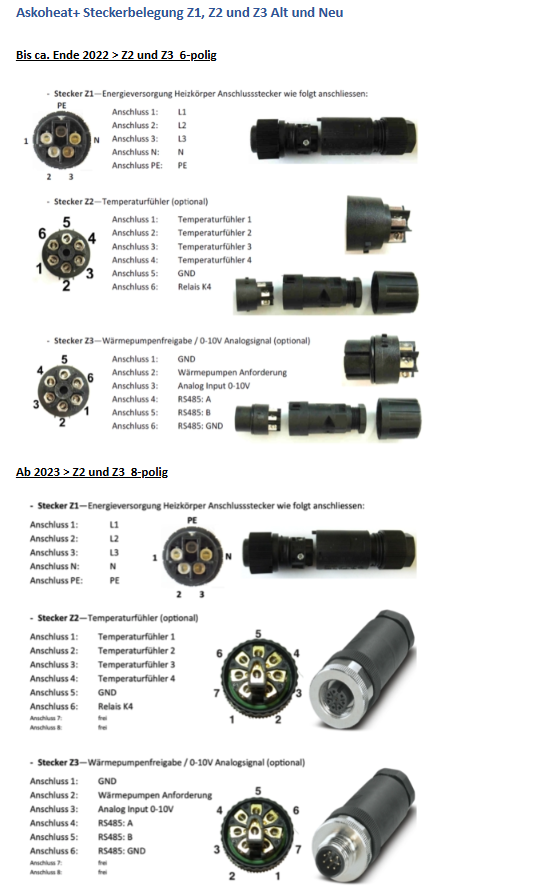

Bis ca. Ende 2022: Z2 und Z3 6-polig.

Ab 2023: Z2 und Z3 8-polig.

ASKOHEAT+ Steckerbelegung Z1, Z2 und Z3 – Vergleich Alt und Neu
Installation

Heizelemente sind mit Magnesiumoxid gefüllt. Dieses Material kann während längerer Lagerung Feuchtigkeit aufnehmen, wodurch der gemessene Isolationswiderstand sinkt. Beim Erwärmen trocknet die Füllung wieder aus und der Isolationswert steigt in der Regel deutlich.

Für die elektrische Prüfung gelten die jeweils einschlägigen nationalen Normen, Produktnormen und Herstellerangaben. Bei Grenzfällen ist die zulässige Ersatzmessung bzw. Ableitstrommessung durch eine Fachperson vorzunehmen.

Installation

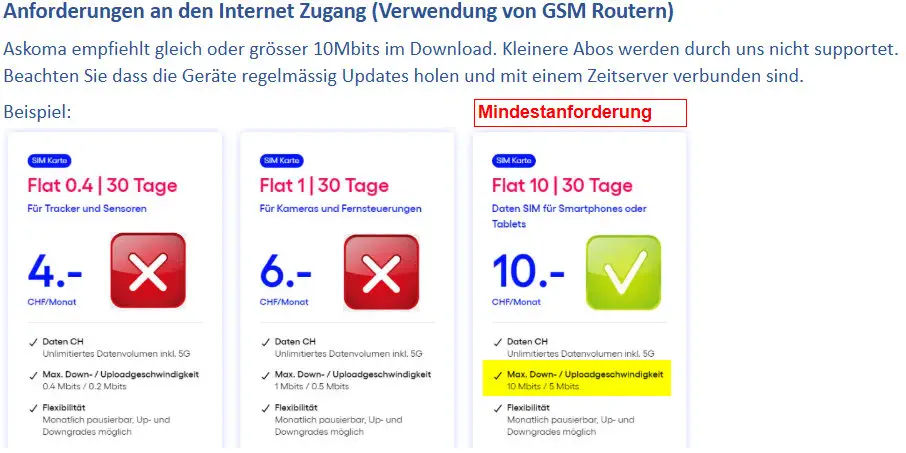

ASKOMA empfiehlt eine Internetverbindung mit mindestens 10 Mbit/s im Download. Langsamere Anschlüsse bzw. Mobilfunk-Abonnemente werden von uns nicht unterstützt.

Bitte beachten Sie, dass die Geräte regelmässig Updates abrufen und mit einem Zeitserver verbunden sind.

ASKOMA Mindestanforderung Internetzugang bei Verwendung von GSM-Routern: mindestens 10 Mbit/s Download
Netzwerk

ASKOHEAT+ 2.0 ist kein stufenloser Thyristor-Leistungssteller. Die Heizleistung wird in definierten Leistungsstufen geschaltet. Welche Stufen zur Verfügung stehen, hängt von der jeweiligen Geräteausführung ab.

Ein übergeordnetes Energiemanagement kann die benötigte Leistungsstufe über die unterstützte Schnittstelle vorgeben.

Steuerung & PV

ASKOHEAT+ unterstützt bei entsprechenden Gerätegenerationen eine Ansteuerung über Modbus TCP. Für die Leistungsvorgabe werden je nach Firmware bzw. Integration die dafür vorgesehenen Modbus-Register verwendet.

Da Registerbelegung und Funktionsumfang von Gerätegeneration und Firmware abhängen können, sollte vor der Inbetriebnahme immer die aktuelle Schnittstellendokumentation verwendet werden. Diese finden Sie unter Downloads.

Hinweis: Bei einer Fremdintegration zuerst mit einer niedrigen Leistungsstufe testen und die Rückmeldungen des Geräts prüfen.
Netzwerk

Prüfen Sie zuerst die lokale Netzwerkverbindung unabhängig vom Energiemanager: IP-Adresse, DHCP bzw. statische IP, Erreichbarkeit im Browser und die physische LAN-Verbindung.

Bei getrennten VLANs/Subnetzen müssen Routing und die benötigten Kommunikationswege zwischen Energiemanager und ASKOHEAT+ freigegeben sein. Firewalls, Router oder Netzwerkfilter können die Kommunikation ebenfalls beeinflussen.

Für eine Supportanfrage sind Gerätetyp, Firmwarestand, Netzwerkaufbau und eine kurze Beschreibung des Fehlerintervalls hilfreich.

Netzwerk

Bei vernetzten ASKOHEAT+-Geräten kann der Firmwarestand für Funktion und Kompatibilität mit Energiemanagement-Systemen relevant sein. Vor einer Fehleranalyse sollte deshalb auch der installierte Firmwarestand dokumentiert werden.

ASKOMA ASKOHEAT+ Produkt- und Integrationsübersicht

Nach einem Update oder einer Änderung am Energiemanagement empfiehlt sich eine Funktionskontrolle der Kommunikation und der kundenspezifischen Einstellungen.

Steuerung & PV

Der Temperaturregler (TR) übernimmt die normale Temperaturregelung. Der Sicherheitstemperaturbegrenzer (STB) ist eine unabhängige Sicherheitseinrichtung und schaltet bei unzulässig hoher Temperatur ab.

Die auf dem Regler eingestellte Temperatur entspricht nicht zwingend exakt der Wassertemperatur im gesamten Speicher. Einbauort, Wärmeübertragung und Bauteiltoleranzen beeinflussen den tatsächlichen Schaltpunkt.

Wichtig: Löst der STB wiederholt aus, darf er nicht einfach immer wieder zurückgesetzt werden. Die Ursache muss durch eine Fachperson geklärt werden.
Temperatur & Betrieb

Schwebestoffe wie Rost, Schlamm, Sand oder Kalkpartikel können sich auf Heizrohren ablagern. Unter solchen Ablagerungen können ungünstige lokale Bedingungen entstehen; gleichzeitig verschlechtert sich die Wärmeabgabe an das Wasser.

Dadurch können lokal erhöhte Oberflächentemperaturen und Korrosionsangriffe begünstigt werden – auch bei hochwertigen, korrosionsbeständigen Heizrohrwerkstoffen. Eine saubere Anlage, geeignete Wasserqualität und die Wartung des Speichers sind deshalb wichtig.

Temperatur & Betrieb

Damit wir einen Fall möglichst ohne Rückfragen beurteilen können, senden Sie uns bitte die vollständige Artikel- und Seriennummer, ein Foto des Typenschilds, eine kurze Fehlerbeschreibung sowie – falls relevant – Fotos der Installation bzw. Screenshots der Geräteanzeige.

Bei Netzwerk- oder Integrationsfragen helfen zusätzlich Firmwarestand, verwendetes Energiemanagement-System und eine kurze Beschreibung des Netzwerkaufbaus.

Unterlagen bitte an support@askoma.com senden.

Service & Bezug
